ITO导电玻璃
ITO导电玻璃
镀透明膜
介绍
我司主要针对以玻璃为基板，在玻璃表面的一面或双面在真空状态下覆盖一层或多层功能膜层，让玻璃具有膜层赋予的属性。ITO导电玻璃就是在高真空环境下获得均匀、至密、透过率高的透明氧化铟锡导电膜。玻璃厚度0.4MM~5MM。
本公司生产的ITO导电玻璃，采用先进的生产设备，如：2条日本切割磨边生产线、德国全自动真空溅射镀膜生产线等，以及规范、严格的生产工艺，从切割磨边、切割上片、插片、双边磨边、清洗、接片、上片、镀膜、检验。
ITO导电玻璃被广泛应用于TN、STN、HTN型液晶显示器面板及触摸屏面板，月产量达66万片。
ITO导电玻璃属性
1. 导电的光学透明铟锡氧化物薄膜涂层
2. 高VIS-NIR光传输
基材 - 玻璃材料
CECxxxS:ITO-coated selected HQ float glass
CECxxxP:ITO-coated mechanically polished HQ float glass
CECxxxA:ITO-coated 1737 glass
CECxxxB:ITO-coated borosilicate glass
CECxxxE:ITO-coated EAGLE2000 glass
CECxxxQ:ITO-coated quartz glass(double side polished)
CECxxxT:ITO-coated thin glass
3. 高质量的玻璃基板
常用玻璃基板品牌：NSG、AGC
4. 低微观粗糙度
| 厚度/mm | 玻 璃 基 片 的 微 观 波 纹 度 | ||
| 抛光浮法玻璃 | 特平浮法玻璃 | 普通浮法玻璃 | |
| 1.10 | ￡0. 05μm / 20mm | ￡0. 10μm / 20mm | ￡0. 15μm / 20mm |
| 0.70 | ￡0. 08μm / 20mm | ￡0. 13μm / 20mm | ￡0. 20μm / 20mm |
| 0.55 | ￡0 .10μm / 20mm | ￡0. 18μm / 20mm | ￡0. 25μm / 20mm |
| 0.50 | ￡0 .10μm / 20mm | ￡0. 18μm / 20mm | ￡0. 25μm / 20mm |
| 0.40 | ￡0. 20μm / 20mm | ￡0.25μm / 20mm | ￡0. 30μm / 20mm |
5. 良好的电气表面电阻均匀性
6. 光透射率均匀性好
| 规格 | 方电阻(W/?) | 透过率(%) | 蚀刻时间/s | 膜厚 |
| 150Ω | ≦150 | ≧87.0 | ≦30 | 200?±50? |
| 125Ω | ≦125 | ≧87.0 | ≦35 | 200?±50? |
| 100Ω | ≦100 | ≧87.0 | ≦40 | 230?±50? |
| 80Ω | ≦80 | ≧86.0 | ≦45 | 300?±50? |
| 60Ω | ≦60 | ≧85.0 | ≦60 | 350?±50? |
| 50Ω | ≦50 | ≧84.0 | ≦65 | 400?±50? |
| 40Ω | ≦40 | ≧82.0 | ≦70 | 500?±100? |
| 30Ω | ≦30 | ≧80.0 | ≦100 | 650?±100? |
| 20Ω | ≦20 | ≧80.0 | ≦140 | 950?±100? |
| 15Ω | ≦15 | ≧85.0 | ≦180 | 1350?±150? |
| 10Ω | ≦10 | ≧82.0 | ≦240 | 1850?±200? |
7.物理及化学稳定性
1）耐碱性
在温度为(60±2)℃, 浓度为10%的氢氧化钠(分析纯)溶液中浸泡5分钟后,ITO导电膜层方电阻值应不大于原方电阻值的110%.
2）耐酸性
在温度为(25±2)℃的6%盐酸(分析纯)溶液中浸泡2min后,ITO导电膜层方电阻值应不大于原方电阻值的110%.
3）耐溶剂性能
在温度为(25±2)℃的丙酮(分析纯)或无水乙醇(分析纯)中浸泡5min后,ITO导电膜层方电阻值应不大于原方电阻值的110%.
4）附着力
取100mm长的胶带紧贴在膜层表面,用手指按平排除空气,放置10S后以一个与膜层表面垂直的稳定的力迅速把胶带撕下,膜层应无损伤.
5）耐磨擦性能
在磨擦机上磨擦1000次后, ITO导电膜层方电阻值应不大于原方电阻值的110%.
产品参数
1、玻璃规格尺寸精度±1mm，垂直度可控制在90°±1°，电阻均匀性可控制在极差8%，方块电阻从5欧姆到500欧姆之间可调。
| 厚度/mm | 允许偏差/mm |
| 0.40 | ±0.05 |
| 0.50 | ±0.05 |
| 0.55 | ±0.05 |
| 0.70 | ±0.05 |
| 1.10 | ±0.10 |
2、玻璃每片全检，波纹度测量、表观检查均每批有报告。
3、摩擦试验、冷热测试均保证产品膜层牢固、使用性能稳定。
ITO玻璃应用
· 可制作LCD液晶显示屏
· 可制作TP触摸屏
· 可制作智能汽车后视镜
· 可制作64路、128路点阵显示COG产品
· 可制作高清晰触摸屏
· 可制作防眩光智能汽车后视镜
我们提供的ITO玻璃：
1、以玻璃厚度区分，主要针对玻璃厚度为0.25mm、0.33mm、0.4mm、0.55mm、0.7mm、0.95mm、1.1mm、1.3mm、1.8mm、2.0mm进行加工镀膜。
2、以规格尺寸区分，主要有300*350mm、355.6*406.4mm、370*470mm、400*500mm、450*550mm、500*600mm等。
除了以上参数，其他尺寸/厚度我们也可根据客户需求，厚度例如0.8mm、1.6mm等。尺寸例如120mm*95mm、直径168mm、直径95mm等。
产品规格
| 厚度 | 尺寸 | 电阻 | 工艺 | 客户应用 |
| 1.1mm | 14"*16" | 60-80 Ω | TN | 家电、玩具、文具等用的黑白LCD显示屏 |
| 0.7mm | 14"*16" | 30-40 Ω | STN抛光镀膜 | 运动器材及家电设备用大屏彩色显示屏 |
| 0.7mm | 400*500mm | 80-120 Ω | 单面消影、镀膜 | 手机、工控机面板用的电容触摸屏 |
| 0.55mm | 370*470mm | 20-30 Ω | STN抛光镀膜 | 银行U盾、电子纸、COG、COB等点阵显示屏 |
| 0.4mm | 370*470mm | 20-30 Ω | STN抛光镀膜 | 3D眼镜、光阀眼镜用的全面屏显示 |
检验方法
| 项目 | 检测方法/工具 | 标准 | 结果 | 判定（A/R） |

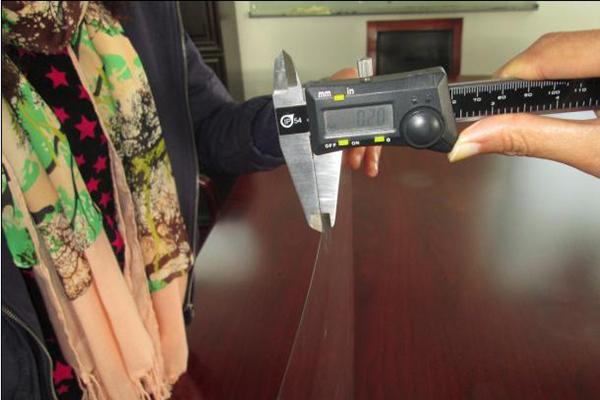

| 长度.宽度 | 游标卡尺 | ±0.3mm | MIN：-0.05mm | A |
| MAX：+0.08mm | ||||
| 厚度 | 千分尺 | ±0.05mm | MIN：-0.03mm | A |
| MAX：+0.05mm | ||||
| 垂直度 | 垂直度计 | ≦0.10% | OK | A |
| 翘曲度 | 光学点板箱 | ≦0.15% | OK | A |
| 波纹度 | 表面形貌仪 | ≦0.15μm/20mm | OK | A |
| SIO2膜厚 | 表面形貌仪 | 250?±50? | MIN：258? | A |
| MAX：286? | ||||
| 蚀刻性能 | HCl(36%):H2O:HNO3(67%)=50:50:3 60℃±2℃ | ≦40S | 40S | A |
| 耐碱性 | NaOH(10%),60℃±2℃,5分钟 | R0/R≦110% | 100% | A |
| 耐酸性 | HCl(6%),25℃±2℃,2分钟 | R0/R≦110% | 103% | A |
| 耐热性 | 300℃±30℃加热30分钟 | R0/R≦300% | 184% | A |
| 耐磨性 | 磨擦机磨擦1000次 | R0/R≦110% | 103% | A |
| 附着性 | 胶带 | 无损 | OK | A |
| ITO膜厚 | 表面形貌仪 | 230?±50? | MIN：245? | A |
| MAX：272? | ||||
| 透光度 | 分光度透光度计 | ≧87% | 88.4% | A |
| 方阻 | 四探针 | 100Ω | MIN：82Ω | A |
| MAX：94Ω | ||||
| 外观 | 目视 | OK | A |
主要应用

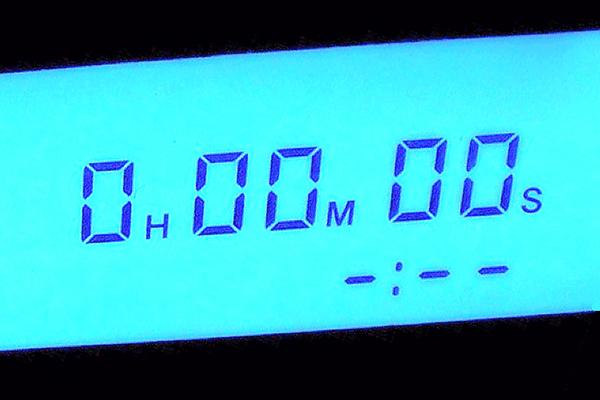

可制作LCD液晶显示屏

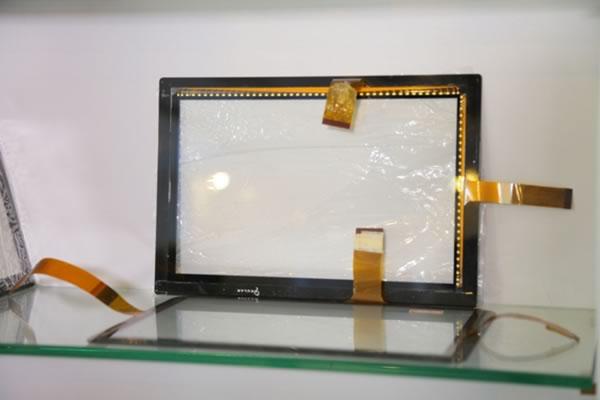

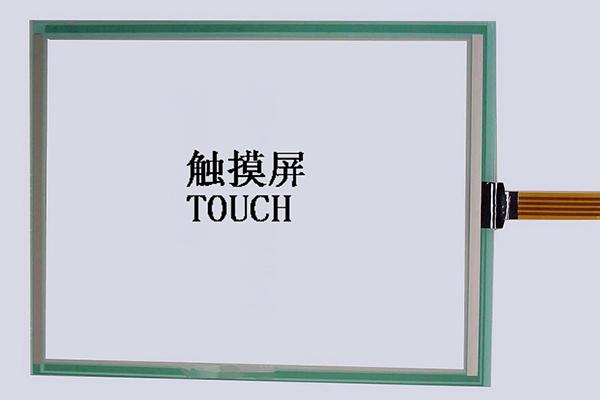

可制作TP触摸屏
可制作高清晰触摸屏
可制作高清晰触摸屏
